Schneckengetriebe

BLDC motor und stepper motor with worm gearbox → Contact us and get a quote! The output shaft is offset by 90° from the drive shaft. → Learn more

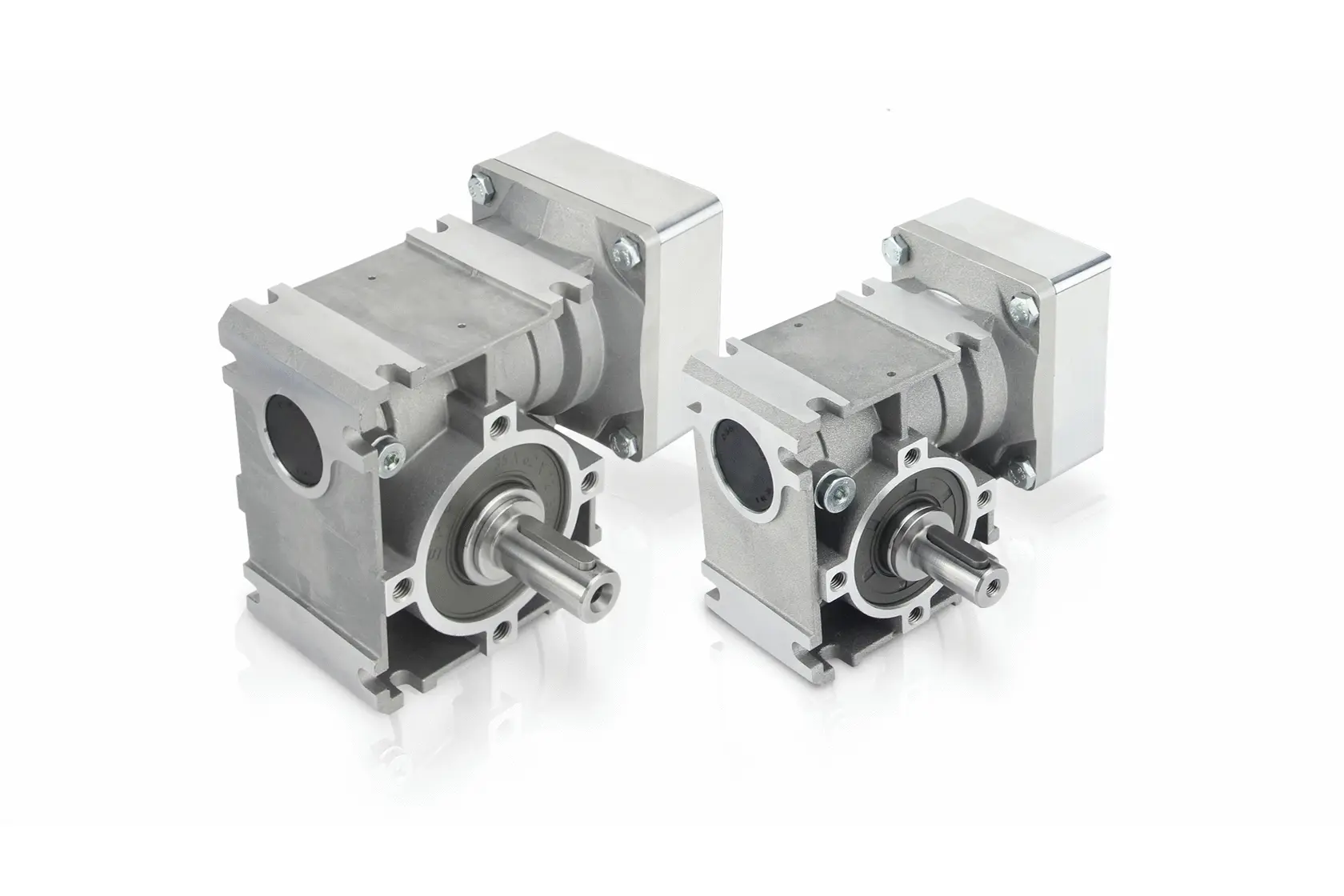

Bei den Getrieben der Serie GSGE ist die Abtriebswelle um 90° zur Antriebswelle versetzt. Optional sind eine Doppelwelle für beidseitigen Abtrieb oder eine Abdeckung für das kurze Wellenende als Zubehör erhältlich. GSGE-Getriebe sind ab Werk mit einem hochwertigen, synthetischen Fett auf Polyglykolbasis lebensdauergeschmiert und daher wartungsfrei. Sie zeichnen sich durch einen hohen Wirkungsgrad und ihre Selbsthemmung aus.

Hinweis:
Für Positionieranwendungen sind Schneckengetriebe aufgrund ihres relativ hohen Umkehrspiels (ca. 1-2 °) nicht geeignet.

Schneckengetriebe für bürstenlose DC- und Schrittmotoren – Produkte

GSGE60

GSGE60 – Schneckengetriebe

Getriebe für Motoren in Baugröße NEMA 23 (56 mm) und NEMA 24 (60 mm) sowie Schrittmotoren der Serie ST6018. In verschiedenen Untersetzungen erhältlich. Hinweise: Die GSGE60-Getriebe sind nur in…
  • Untersetzung 5  - 50
  • Abtriebsdrehmoment Nennwert 35 Nm - 44 Nm
  • Wirkungsgrad 45 % - 86 %
  • Max. Verdrehspiel 120 ´(Winkelminuten)
GSGE80

GSGE80 – Schneckengetriebe

Getriebe für Motoren in Baugröße NEMA 34 (86 mm). In verschiedenen Untersetzungen erhältlich.  Hinweise: Die GSGE80-Getriebe sind nur in Kombination mit einem Motor erhältlich und werden…
  • Untersetzung 12.5  - 50
  • Abtriebsdrehmoment Nennwert 61 Nm - 64 Nm
  • Wirkungsgrad 50 % - 80 %
  • Max. Verdrehspiel 120 ´(Winkelminuten)
