Getriebe für BLDC- und Schrittmotoren

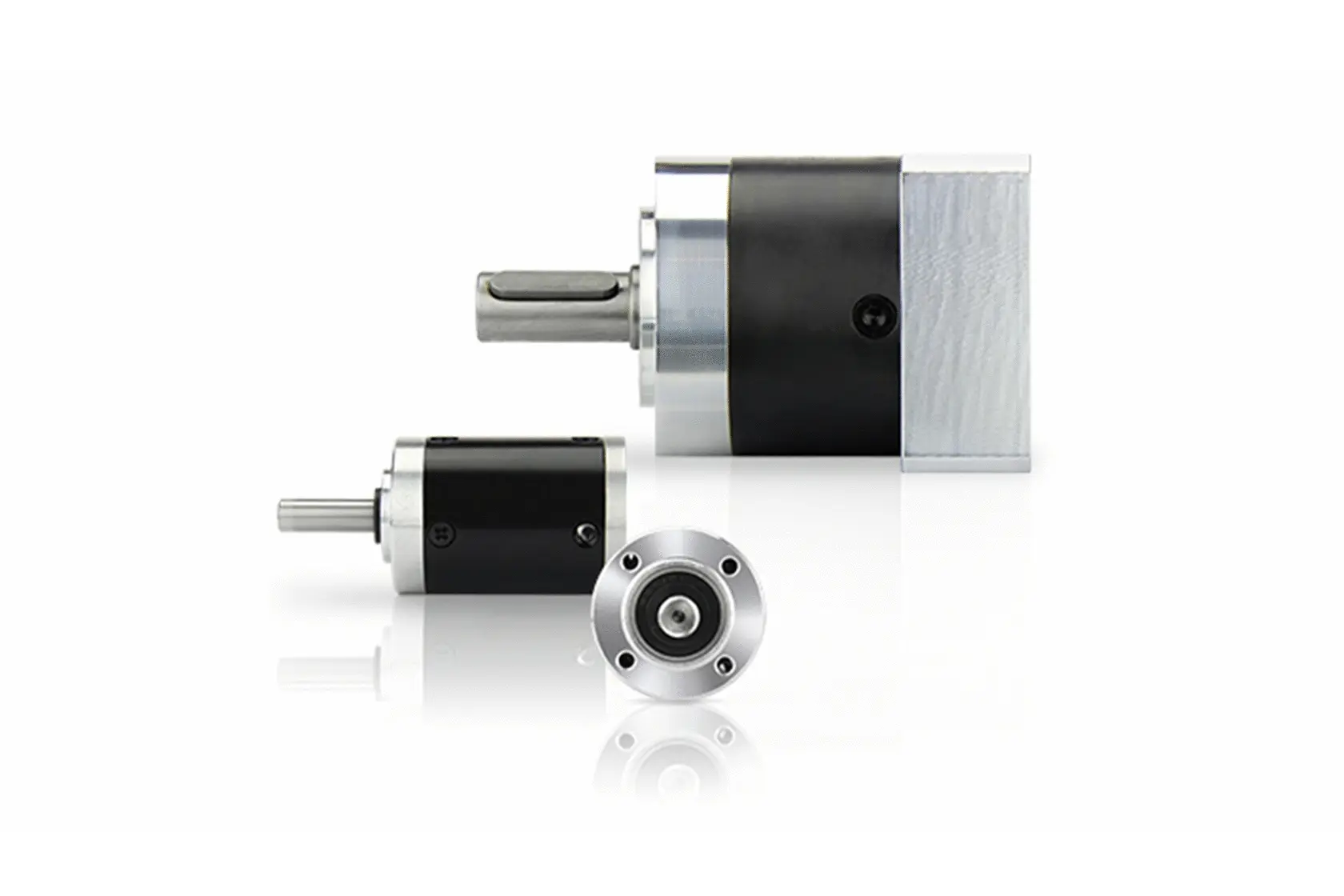

BLDC-Motor-Getriebe und Schrittmotor-Getriebe von Nanotec ✔hoher Wirkungsgrad ✔kompakte Bauform ✔ideal für Automatisierungsaufgaben geeignet → Mehr Info

Nanotec bietet drei verschiedene Getriebetypen an: Planetengetriebe, Schneckengetriebe und Hollow Rotary Tables (Stirnrad-Hohlwellengetriebe).

Planetengetriebe – darunter High-torque und Low-Noise-Versionen – eignen sich durch ihren hohen Wirkungsgrad bei kompakter Bauform für eine große Bandbreite an Automatisierungsaufgaben.

Schneckengetriebe werden meist in Applikationen eingesetzt, bei denen die Abtriebswelle bauraumbedingt rechtwinklig zur Motorwelle steht.

Hollow Rotary Tables sind ideal, wenn Positionierungstische, Roboter-Greifer oder Pick-and-Place-Werkzeuge zum Einsatz kommen.

Getriebe für bürstenlose DC- und Schrittmotoren – Typen

Ideal für Positionierungstische und Greifer an Roboterarmen → Stirnrad-Hohlwellengetriebe mit Kreuzwellenlager und High-Performance-Schrittmotoren von Nanotec.

Hollow Rotary Tables

Hollow Rotary Tables vereinen ein einstufiges Stirnradgetriebe mit einem Kreuzrollenlager und ermöglichen präzise Positionierung bei hoher Axiallast.
  • Untersetzung 10  - 18
  • Abtriebsdrehmoment Nennwert 3.5 Nm - 22 Nm
  • Wirkungsgrad 98 %
  • Max. Verdrehspiel 1 ´(Winkelminuten)
Planetary gearbox for stepper motor and BLDC motor from Nanotec: ✔triple meshing ✔very high torque ✔highest efficiency. → Learn more and get a quote now!

Planetengetriebe

Planetengetriebe bieten durch den dreifachen Zahneingriff ein sehr hohes Drehmoment sowie den höchsten Wirkungsgrad bei konzentrischem Wellenausgang.
  • Untersetzung 3  - 512
  • Abtriebsdrehmoment Nennwert 0.2 Nm - 130 Nm
  • Wirkungsgrad 48 % - 98 %
  • Max. Verdrehspiel 7 ´(Winkelminuten) - 150 ´(Winkelminuten)
BLDC motor und stepper motor with worm gearbox → Contact us and get a quote! The output shaft is offset by 90° from the drive shaft. → Learn more

Schneckengetriebe

Bei den Getrieben der Serie GSGE ist die Abtriebswelle um 90° zur Antriebswelle versetzt. Sie zeichnen sich durch einen hohen Wirkungsgrad und ihre Selbsthemmung aus.
  • Untersetzung 5  - 50
  • Abtriebsdrehmoment Nennwert 35 Nm - 64 Nm
  • Wirkungsgrad 45 % - 86 %
  • Max. Verdrehspiel 120 ´(Winkelminuten)
