Hybrid-Schrittmotoren

Name: ST11018L8004-B Schrittmotor – NEMA 42
Brand: Nanotec
SKU: ST11018L8004-B
Price: 313.8 EUR

Hybrid Stepper Motors: 14-110 mm Flansch (NEMA)

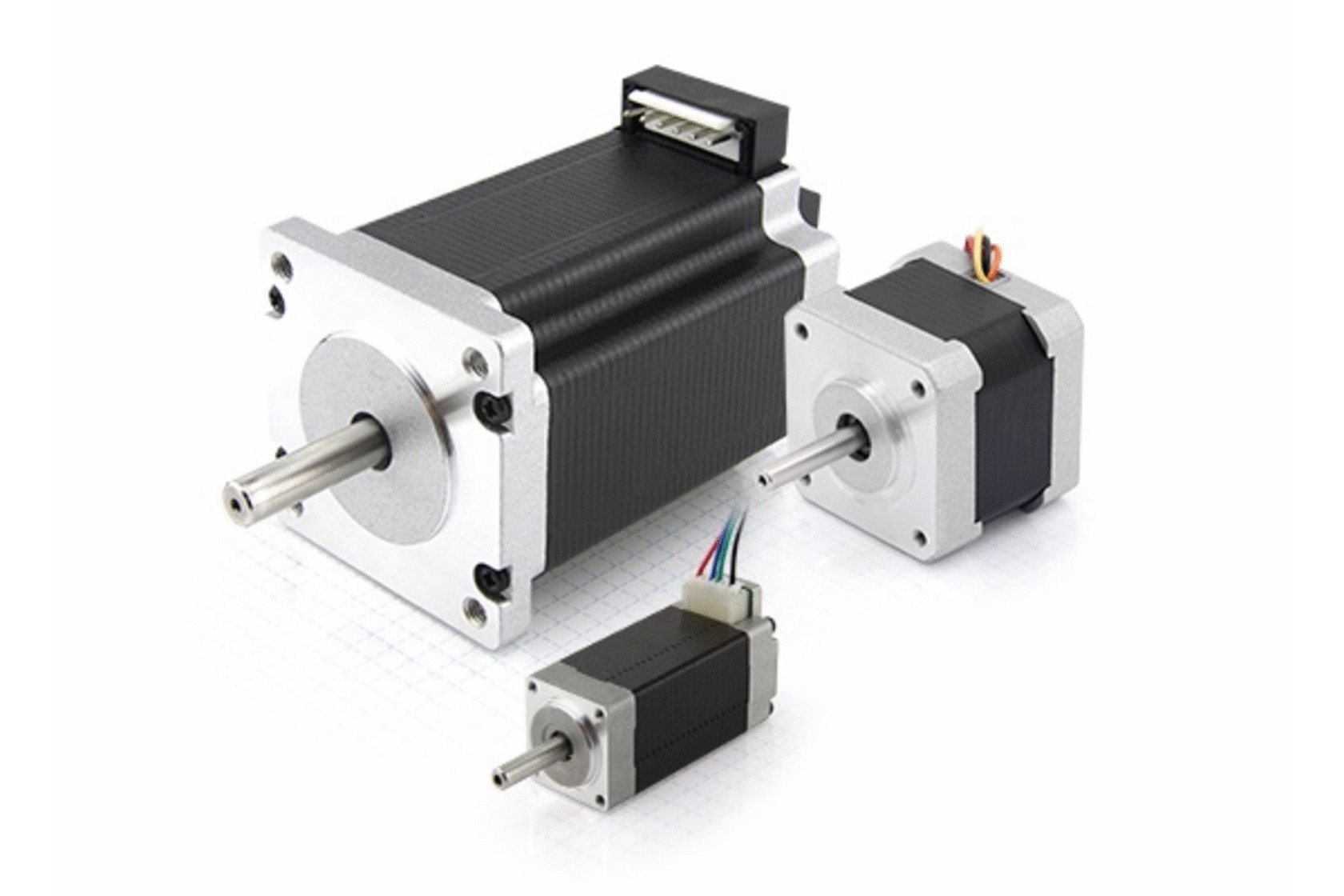

Hybrid-Schrittmotoren von Nanotec sind in acht Baugrößen von 14 mm (NEMA 6) bis 110 mm (NEMA 42) erhältlich. Sie bieten sowohl eine hohe Schrittwinkelgenauigkeit als auch eine hohe Schrittauflösung und eignen sich für eine Vielzahl von Anwendungen.

Hybrid-Schrittmotoren – Produkte

Mini-Schrittmotor - NEMA 6 - kleine Baugröße

STA1418 – Schrittmotor – NEMA 6

Sehr kleiner High-Torque-Schrittmotor in Baugröße NEMA 6 (14 mm) mit 1,8° Schrittwinkel und 0,62 Ncm Haltemoment

Größe 14 mm
NEMA 6
Haltemoment 0.62 Ncm
Strom pro Wicklung 0.3 A
Länge "A" 30 mm

SCA2018 – Schrittmotor – NEMA 8

Schrittmotor mit 30% mehr Drehmoment als vergleichbare Motoren in dieser Baugröße. 1,8° Schrittwinkel und 2,2–3,6 Ncm Haltemoment bei 20 mm Flanschmaß. Länge: 33–40 mm.

Größe 20 mm
NEMA 8
Haltemoment 2.2 Ncm - 3.6 Ncm
Strom pro Wicklung 0.6 A - 0.8 A
Länge "A" 33 mm - 40 mm

ST2018 – Schrittmotor – NEMA 8

Schrittmotor mit 1,8° Schrittwinkel und 1,8–3,6 Ncm Haltemoment bei 20 mm Flanschmaß. Länge: 33–48 mm.

Größe 20 mm
NEMA 8
Haltemoment 1.8 Ncm - 3.6 Ncm
Strom pro Wicklung 0.6 A - 0.8 A
Länge "A" 33 mm - 48 mm

SC2818 – Schrittmotor – NEMA 11

Schrittmotor mit sehr hohem Drehmoment im Verhältnis zu seiner Baugröße. 1,8° Schrittwinkel und 9–18 Ncm Haltemoment bei 28 mm Flanschmaß. Länge: 33–52,5 mm.

Größe 28 mm
NEMA 11
Haltemoment 9 Ncm - 18 Ncm
Strom pro Wicklung 0.6 A - 1.5 A
Länge "A" 33 mm - 52.5 mm

ST2818 – Schrittmotor – NEMA 11

Schrittmotor mit 1,8° Schrittwinkel und 6,08–12,73 Ncm Haltemoment bei 28 mm Flanschmaß. Länge: 31,5–50,5 mm.

Größe 28 mm
NEMA 11
Haltemoment 6.1 Ncm - 12.7 Ncm
Strom pro Wicklung 0.95 A - 1.4 A
Länge "A" 31.5 mm - 50.5 mm

SC3518 – Schrittmotor – NEMA 14

Schrittmotor mit hohem Drehmoment und hervorragenden EMV-Eigenschaften. 1,8° Schrittwinkel und 10–32 Ncm Haltemoment bei 35 mm Flanschmaß. Länge: 30–56,5 mm.

Größe 35 mm
NEMA 14
Haltemoment 10 Ncm - 32 Ncm
Strom pro Wicklung 1.2 A
Länge "A" 30 mm - 56.5 mm

SC4118 – Schrittmotor – NEMA 17

Schrittmotor mit abgeflachter Welle (D-Cut) und integriertem Encoder. 1,8° Schrittwinkel und 50 Ncm Haltemoment bei 42 mm Flanschmaß. Länge: 50,5 mm.

Größe 42 mm
NEMA 17
Haltemoment 50 Ncm
Strom pro Wicklung 1.8 A
Länge "A" 62 mm

ST4118 – Schrittmotor – NEMA 17

Schrittmotor mit 1,8° Schrittwinkel und 9–80 Ncm Haltemoment bei 42 mm Flanschmaß. Länge: 26–60 mm.

Größe 42 mm
NEMA 17
Haltemoment 9 Ncm - 80 Ncm
Strom pro Wicklung 0.22 A - 3 A
Länge "A" 26 mm - 60 mm

ST420S - High-Resolution-Schrittmotor - NEMA 17

ST4209 – Schrittmotor 0.9° – NEMA 17

Schrittmotor mit 0,9° Schrittwinkel und 17–44 Ncm Haltemoment bei 42 mm Flanschmaß. Länge: 42–47,5 mm.

Größe 42 mm
NEMA 17
Haltemoment 17 Ncm - 44 Ncm
Strom pro Wicklung 0.42 A - 1.68 A
Länge "A" 22 mm - 47.5 mm

SCA5618 – Schrittmotor – NEMA 23

Schrittmotor mit 15–30% mehr Drehmoment als der Vorgänger ST5918. 1,8° Schrittwinkel und 50–230 Ncm Haltemoment bei 56 mm Flanschmaß. Länge: 40,5–76,5 mm.

Größe 56 mm
NEMA 23
Haltemoment 60 Ncm - 230 Ncm
Strom pro Wicklung 2.8 A - 4.2 A
Länge "A" 40.5 mm - 76.5 mm

High-Torque-Schrittmotor mit FluxFocus. NEMA 23.

SCB5618 – Schrittmotor mit FluxFocus-Technologie – NEMA 23

Motor mit extrem hohem Drehmoment und 56 mm Flanschgröße. Steigerung des Drehmoments über den gesamten Drehzahlbereich und hohe Effizienz durch die FluxFocus-Technologie von Nanotec.

Größe 56 mm
NEMA 23
Haltemoment 185 Ncm - 295 Ncm
Strom pro Wicklung 4.2 A
Länge "A" 56 mm - 76.5 mm

Schrittmotor mit High-Torque. Baugröße NEMA 24.

SCB6018 – Schrittmotor mit FluxFocus-Technologie – NEMA 24

Schrittmotor mit extrem hohem Drehmoment und 60 mm Flanschgröße. Der SCB6018 ist mit einem zweiten Wellenende für die Montage eines optischen oder magnetischen Encoders ausgestattet.

Größe 60 mm
NEMA 24
Haltemoment 200 Ncm - 360 Ncm
Strom pro Wicklung 4.2 A
Länge "A" 56 mm - 88 mm

ST5909 – Schrittmotor 0.9° – NEMA 23

Schrittmotor mit 0,9° Schrittwinkel und 60,81–179,61 Ncm Haltemoment bei 56 mm Flanschmaß. Länge: 41–76 mm.

Größe 56 mm
NEMA 23
Haltemoment 60.8 Ncm - 179.61 Ncm
Strom pro Wicklung 1 A - 3 A
Länge "A" 41 mm - 76 mm

ST5918 – Schrittmotor – NEMA 23

Schrittmotor mit 1,8° Schrittwinkel und 53,74–186,68 Ncm Haltemoment bei 56 mm Flanschmaß. Länge: 41–76 mm.

Größe 56 mm
NEMA 23
Haltemoment 53.7 Ncm - 186.68 Ncm
Strom pro Wicklung 1 A - 4.5 A
Länge "A" 41 mm - 76 mm

SC6018 – Schrittmotor – NEMA 24

Schrittmotor mit abgeflachter Welle (D-Cut) und integriertem Encoder. 1,8° Schrittwinkel und 354 Ncm Haltemoment bei 60 mm Flanschmaß. Länge: 88 mm.

Größe 60 mm
NEMA 24
Haltemoment 354 Ncm
Strom pro Wicklung 4.2 A
Länge "A" 88 mm

ST6018 – Schrittmotor – NEMA 24

Schrittmotor mit 1,8° Schrittwinkel und 106,07–400,22 Ncm Haltemoment bei Flanschmaß 60x60 mm. Bietet mehr Leistung als die Serie ST5918. Länge: 47–111 mm.

Größe 60 mm
NEMA 24
Haltemoment 106.07 Ncm - 400.22 Ncm
Strom pro Wicklung 2 A - 4.5 A
Länge "A" 47 mm - 111 mm

ST8918 – Schrittmotor – NEMA 34

Schrittmotor mit sehr hohem Drehmoment im Verhältnis zu seiner Baugröße. 1,8° Schrittwinkel und 353,55–1.202,08 Ncm Haltemoment bei 86 mm Flanschmaß. Länge: 65–156 mm.

Größe 86 mm
NEMA 34
Haltemoment 353.55 Ncm - 1202.08 Ncm
Strom pro Wicklung 4.5 A - 6.7 A
Länge "A" 65 mm - 156 mm

ST11018 – Schrittmotor – NEMA 42

Schrittmotor mit 1,8° Schrittwinkel und 1.170–2.500 Ncm Haltemoment bei 110 mm Flanschmaß. Länge: 99–201 mm.

Größe 110 mm
NEMA 42
Haltemoment 1170 Ncm - 2500 Ncm
Strom pro Wicklung 5.5 A - 8 A
Länge "A" 99 mm - 201 mm
