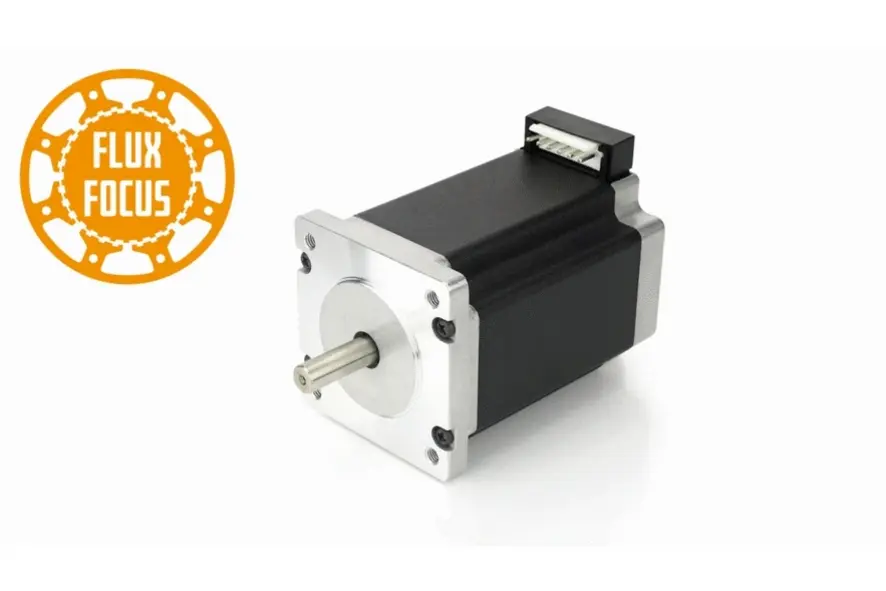

SCB6018M4204-B – Schrittmotor mit FluxFocus-Technologie – NEMA 24
Verfügbarkeit
Bitte klicken Sie auf "Artikel kombinieren" oder das Pluszeichen, um den Konfigurator zu starten.
Technische Daten
-
NEMA 24
-
Strom pro Wicklung 4.2 A
-
Rotorträgheitsmoment 450 gcm²
-
Induktivität pro Wicklung 1.3 mH
-
Länge "A" 2.2 in
-
Wellenende(n) zwei
-
Welle Abgeflachte Welle (D-Cut)
-
Größe 2.4 in
-
Haltemoment 283.22 oz-in
-
Widerstand pro Wicklung 0.49 Ohm
-
Auflösung 1.8 °/step
-
Gewicht 1.7 lb
-
Wellendurchmesser 0.315 in
Abmessungen
Kennlinie
Belastungsgrenze:
Maximale kurzzeitige statische Belastung, die bei Berücksichtigung der Lebensdauer erreicht werden darf.
Maximale kurzzeitige statische Belastung, die bei Berücksichtigung der Lebensdauer erreicht werden darf.
Drehmoment
|
Ausgangsleistung
|
Drehmoment [Nm] bei 448.70 U/min
|
||
---|---|---|---|---|
4.2A 24V | 1.68 | |||
4.2A 48V | 2 | |||
|
Downloads
Datenblätter
Konformität
Zubehör
ZK-VHR-6-300-4 | Motorkabel SCA56, SCB56, SCB60, LA56, LSA56, 0.3m |
|
