DB59S024035-A –  Bürstenloser DC-Motor

Einzelpreis

Mengenrabatt

1 - {{ pna.data.discounts[0].amount - 1 }}

{{ discount.amount }} - 24

Bitte fragen Sie uns nach Mengenrabatten, wenn Sie mehr als 24 Stück bestellen möchten.

Mengenrabatte auf Anfrage.

Verfügbarkeit

• In Kürze wieder verfügbar.

In den Warenkorb

In den Warenkorb

DB59S024035-A wurde in den Warenkorb gelegt

---

Zubehör

ZD-DF56

Dämpfer

Schließen Bestellen/Überprüfen/Teilen

Artikel Kombinieren Angebot anfordern

Angebot anfordern

Liebe Kund:innen,

wenn Sie ein Angebot anfordern möchten, müssen Sie sich einloggen oder registrieren. Danach können Sie über den Button "Angebot anfordern" im Warenkorb ein Angebot für die gewünschten Artikel anfordern. Hier geht es zur Anleitung.

Wenn Sie ein Angebot über größere Stückzahlen benötigen, wenden Sie sich bitte an unsere Verkaufsabteilung: [email protected]

Schließen

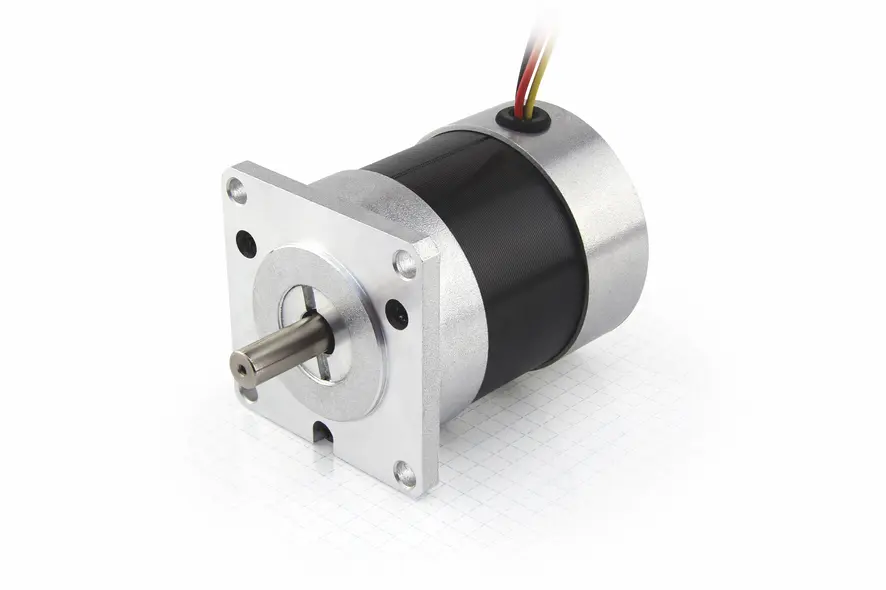

Bürstenloser Gleichstrommotor in eckiger Bauform. Mit einem Wellenende und Hallsensoren.

Bitte klicken Sie auf "Artikel kombinieren" oder das Pluszeichen, um den Konfigurator zu starten.

Radantriebe für Robotik (35)

Getriebe für BLDC- und Schrittmotoren (86)

Encoder für BLDC-Motoren und Schrittmotoren (9)

Bremsen für BLDC- und Schrittmotoren (2)

Wellenbearbeitung (2)

Technische Daten

• NEMA 23
• Nennleistung 84 W
• Nennmoment
• Nennstrom 5 A
• Nenndrehzahl 3500 U/min
• Rotorträgheitsmoment 75 gcm²
• Induktivität (Line to Line) 0.63 mH
• Gewicht

• Größe
• Nennspannung 24 V
• Spitzenmoment
• Spitzenstrom 15 A
• Drehmomentkonstante 4.5 Ncm/A
• Widerstand (Line to Line) 0.57 Ohm
• Länge "A"

---

Abmessungen

3D 2D

Dateiformat wählen

Generierung läuft ...

---

Kennlinie

PDF-Download Achse wechseln

Belastungsgrenze:
Maximale kurzzeitige statische Belastung, die bei Berücksichtigung der Lebensdauer erreicht werden darf.

		Belastungsgrenze	Dauerbetriebsbereich	Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm Kraft [N] bei {{ curve.comparePoint | number : 2 }} mm/s Geschwindigkeit [mm/s] bei {{ curve.comparePoint | number : 2 }} N Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm
				{{ curve.calculateValueAtComparePoint(dataRow) }}
Arbeitspunkt vergleichen
{{ attribute.label }}

{{ curve.currentAttributeDescription.label }}

Schließen

Downloads

CAD

• DB59S024035-A (stp, 128 KB)

Datenblätter

• DB59S024035-A (pdf, 103 KB)

Konformität

• EU-DoC_DB59
•

Zubehör

ZD-DF56

Dämpfer

---

Knowledge Base

Bürstenlose DC-Motoren

Bürstenlose Gleichstrommotoren, kurz BLDC („Brushless DC-Motoren“), sind – entgegen ihrer Bezeichnung – Drehstrom-Synchronmaschinen: Der mit Permanentmagneten bestückte Läufer folgt einem magnetischen Drehfeld, die Bewegung ist synchron zur Wechselspannung, die an die Statorwicklungen angelegt wird. Der Begriff „bürstenloser Gleichstrommotor“ ist also weniger der richtigen Motorklassifikation geschuldet als vielmehr der Tatsache, dass er in…

Mehr Info
