High-Torque-Planetengetriebe

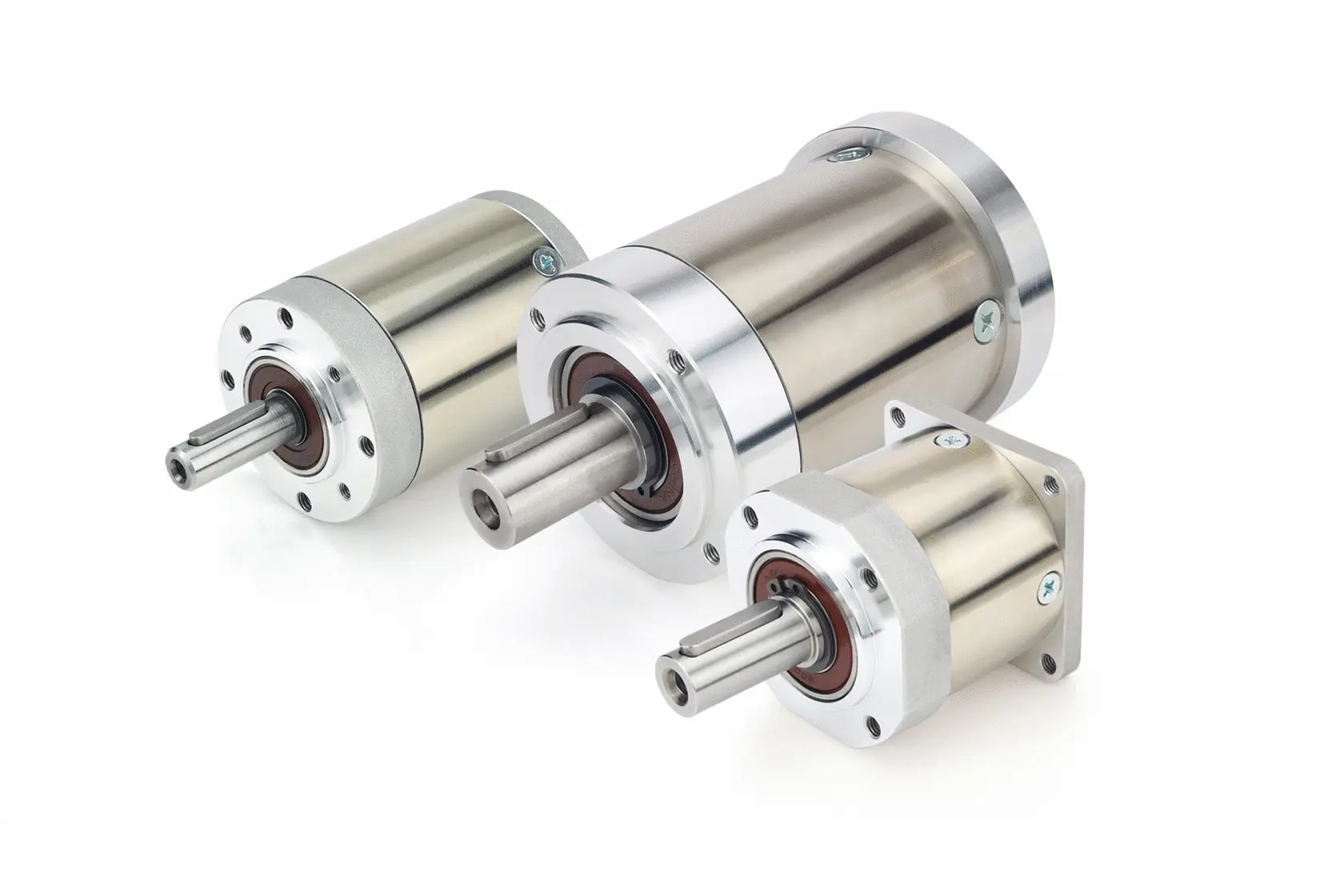

Die Planetengetriebe der Baureihe GP werden in ein-, zwei- und dreistufigen Varianten sowie mit Anbauflansch für alle kompatiblen Motorbaureihen von Nanotec angeboten. Durch simulationsgestützte Verzahnungsauslegung erreichen sie ein wesentlich höheres Drehmoment als Economy-Planetengetriebe. Ihr modularer Aufbau sowie die exakte Auslegung ermöglichen eine schnelle und einfache Anpassung an individuelle Anforderungen.

Kombinationen mit bürstenlosen DC-Motoren und Kombinationen mit Schrittmotoren möglich
Nennmoment von 1,8 – 47,85 Nm
max. Getriebespiel 1°
hoher Wirkungsgrad
verschiedene Untersetzungen

1 Motorflansch für alle passenden Nanotec-Motoren | 2 Planeten, Sonnen- und Hohlrad aus gehärtetem Stahl | 3 Doppelt kugelgelagerte Abtriebswelle | 4 Individuelle Wellen in Serie möglich

High-Torque-Getriebe – Produkte

NEMA 17 Planetengetriebe für Schrittmotoren (Stepper oder BLDC)

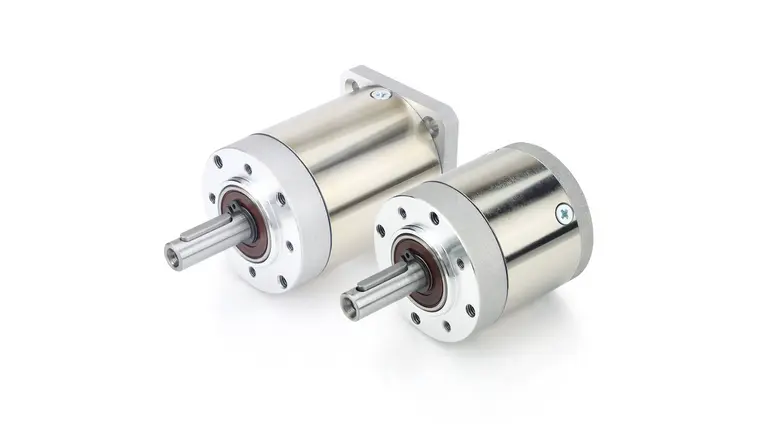

GP42 – High-Torque-Planetengetriebe

Planetengetriebe für Schrittmotoren und bürstenlose DC-Motoren in Baugröße NEMA 17. Für Außenläufermotoren und Innenläufermotoren geeignet.

Untersetzung 3.93 - 240.55
Abtriebsdrehmoment Nennwert 6.5 Nm - 15 Nm
Wirkungsgrad 78 % - 90 %
Max. Verdrehspiel 60 ´(Winkelminuten)
Für Motorgröße 45 mm (BLDC), NEMA 17

NEMA 23/24 Planetengetriebe für Schrittmotoren (stepper oder bldc)

GP56 – High-Torque-Planetengetriebe

Planetengetriebe für Motoren in Baugröße NEMA 23 und 24 (56/60 mm). Mit 12-mm-Welle und gleitgelagerte Planeten oder mit 14-mm-Welle und verstärkter Abtriebslagerung.

Untersetzung 3.29 - 256.23
Abtriebsdrehmoment Nennwert 13.55 Nm - 26.38 Nm
Wirkungsgrad 70 % - 92 %
Max. Verdrehspiel 30 ´(Winkelminuten) - 45 ´(Winkelminuten)
Für Motorgröße 68 mm (BLDC), NEMA 23, NEMA 24

GP80 – High-Torque-Planetengetriebe

Planetengetriebe für Motoren in Baugröße NEMA 34, 80-mm-BLDC-Motoren und 90mm-Außenläufermotoren.

Untersetzung 4.182 - 26.278
Abtriebsdrehmoment Nennwert 21.37 Nm - 47.85 Nm
Wirkungsgrad 85 % - 92 %
Max. Verdrehspiel 21 ´(Winkelminuten) - 22 ´(Winkelminuten)
Für Motorgröße 80 mm (BLDC), 90 mm (BLDC), NEMA 34
