SCB5618 –  Schrittmotor mit FluxFocus-Technologie – NEMA 23

High-Torque-Schrittmotor mit FluxFocus. NEMA 23.

Schrittmotor mit extrem hohem Drehmoment und 56 mm Flanschgröße. Zwischen die Statorzähne eingefügte Seltenerdmagneten bewirken, dass überschüssiger Magnetfluss zurück in die Zähne geleitet und dadurch ein Haltemoment von bis zu 2,95 Nm erreicht wird.

Die Serie SCB5618 ist standardmäßig mit einem zweiten Wellenende für die Montage eines optischen oder magnetischen Encoders ausgestattet.

  • höchste Leistungsdichte aller NEMA 23-Schrittmotoren auf dem Markt
  • Steigerung des Drehmoments über den gesamten Drehzahlbereich
  • in zwei Längen erhältlich
  • 1.8° Schrittwinkel
  • höhere Effizienz

In Kombination mit den Closed-Loop-Controllern CL4-E oder C5-E von Nanotec eignet sich der SCB56 hervorragend für extrem dynamische Anwendungen mit schneller Beschleunigung auf kurzen Strecken, wie in der Textilindustrie oder bei Ventilen.

Ein breites Angebot an kundenspezifischen Wellen- und Kabelausführungen finden Sie unter Individuallösungen.

Benefits

Was bedeuten "fluxfocus technology" und fluxfocus Motoren? Erklärung: Magnet. Concentrated flux.

Motor mit FluxFocus-Technologie

Zusätzliche Dauermagnete zwischen den Statorzähnen lenken den kompletten Magnetfluss in die Statorzähne. So wird Streufluss verhindert und gleichzeitig mehr Drehmoment generiert.

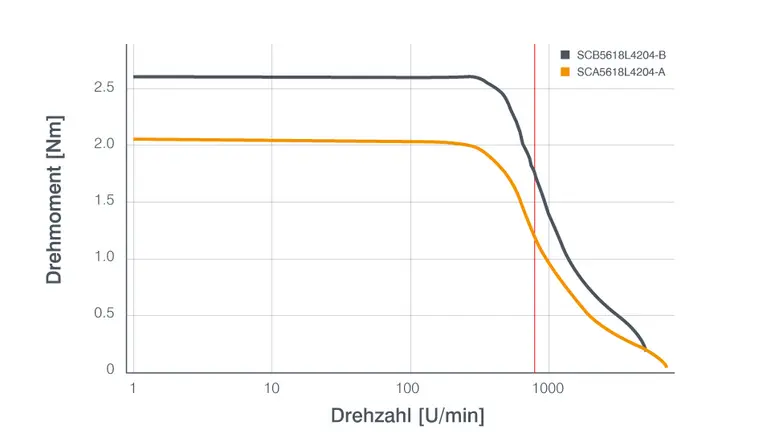

Vergleich der Kennlinien der nema 23 Schrittmotoren mit und ohne fluxfocus.

Kennlinienvergleich

Motoren mit FluxFocus-Technologie erreichen über den gesamten Drehzahlbereich ein höheres Drehmoment als Standardmotoren in der gleichen Baugröße.
Vorteile des FluxFocus Motors. Stator, rotor. Bester NEMA 23 Schrittmotor.

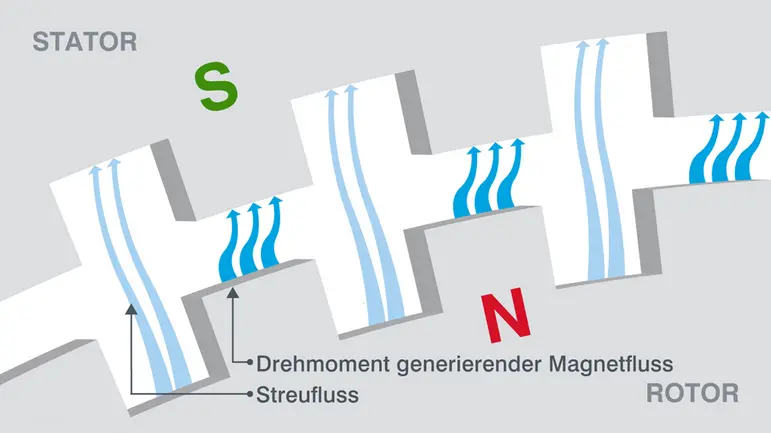

Standardmotor

Bei herkömmlichen Hybrid-Schrittmotoren wird nur ein Teil des Magnetflusses genutzt, um Drehmoment zu generieren. Es entsteht Streufluss, der ungenutzt an den Statorzähnen vorbeifließt.
