PD6-CB80M048030-E-09 –  Bürstenloser DC-Motor mit integriertem Controller – NEMA 34 und Flanschgröße 80 mm

Einzelpreis

Mengenrabatt

1 - {{ pna.data.discounts[0].amount - 1 }}

{{ discount.amount }} - 24

Bitte fragen Sie uns nach Mengenrabatten, wenn Sie mehr als 24 Stück bestellen möchten.

Mengenrabatte auf Anfrage.

Verfügbarkeit

• In Kürze wieder verfügbar.

In den Warenkorb

In den Warenkorb

PD6-CB80M048030-E-09 wurde in den Warenkorb gelegt

---

Zubehör

* Im Lieferumfang enthalten bei PD6-CB80M048030-E-09.

ZCPHOFKC-2,5HC-2  *	Klemmstecker, 2-polig
ZCPHOFK-MC0,5-12  *	Stecker für Ein-/Ausgänge
ZK-MICROUSB	Micro-USB-Kabel 1.5m
Z-K10000/100	Kondensator

Schließen Bestellen/Überprüfen/Teilen

Artikel Kombinieren Angebot anfordern

Angebot anfordern

Liebe Kund:innen,

wenn Sie ein Angebot anfordern möchten, müssen Sie sich einloggen oder registrieren. Danach können Sie über den Button "Angebot anfordern" im Warenkorb ein Angebot für die gewünschten Artikel anfordern. Hier geht es zur Anleitung.

Wenn Sie ein Angebot über größere Stückzahlen benötigen, wenden Sie sich bitte an unsere Verkaufsabteilung: [email protected]

Schließen

Unter „Downloads“ finden Sie das zur Auslieferungsfirmware passende technische Handbuch. Bei Verwendung des Plug & Drive Studio 2 beachten Sie bitte das neue Handbuch sowie das Dokument „Anleitung zum Firmware-Update auf die Version FIR-v2039“.


Bitte klicken Sie auf "Artikel kombinieren" oder das Pluszeichen, um den Konfigurator zu starten.

Radantriebe für Robotik (40)

Getriebe für BLDC- und Schrittmotoren (10)

Bremsen für BLDC- und Schrittmotoren (1)

Technische Daten

• Größe
• Feldbus CANopen
• Betriebsspannung 12 VDC - 48 VDC
• Nennmoment
• Nennstrom (RMS) 14 A
• Anzahl Digitaleingänge 6
• Anzahl Analogeingänge 2
• Anzahl Digitalausgänge 2
• Encoder
• Encoderauflösung 1024 Impulse pro Umdrehung
• Gewicht

• NEMA
• Schnittstelle USB
• Nennleistung 534 W
• Nenndrehzahl 3000 U/min
• Spitzenstrom (RMS) 40 A
• Typ Digitaleingänge 5/24 V umschaltbar
• Typ Analogeingang 0 - 10 V, 0 - 20 mA / 0 - 10 V umschaltbar
• Typ Digitalausgang open-drain (max. 24 V/100 mA)
• Encodertyp singleturn absolut
• Länge

---

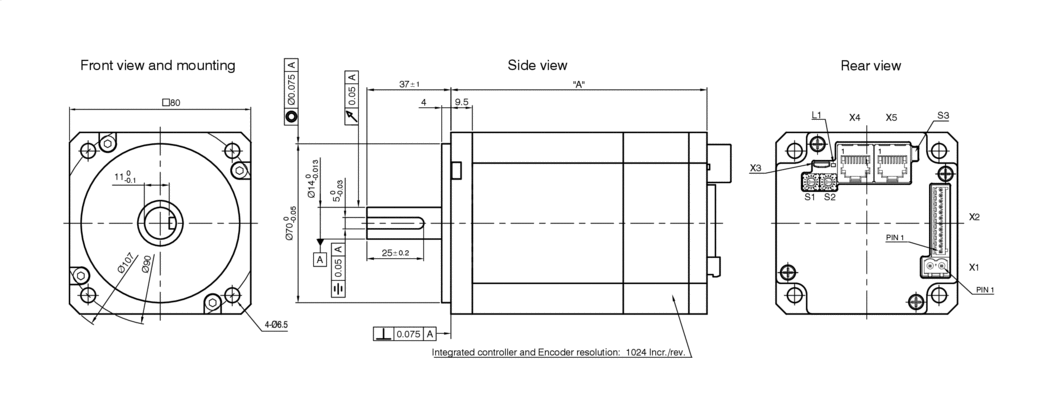

Abmessungen

3D 2D

Dateiformat wählen

Generierung läuft ...

---

Kennlinie

PDF-Download Achse wechseln

Belastungsgrenze:
Maximale kurzzeitige statische Belastung, die bei Berücksichtigung der Lebensdauer erreicht werden darf.

		Belastungsgrenze	Dauerbetriebsbereich	Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm Kraft [N] bei {{ curve.comparePoint | number : 2 }} mm/s Geschwindigkeit [mm/s] bei {{ curve.comparePoint | number : 2 }} N Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm
				{{ curve.calculateValueAtComparePoint(dataRow) }}
Arbeitspunkt vergleichen
{{ attribute.label }}

{{ curve.currentAttributeDescription.label }}

Schließen

Downloads

CAD

• PD6-CB80M048030-E-09 (stp, 9 MB)

Datenblätter

• PD6-CB80M048030-E-09 (pdf, 245 KB)

Handbücher

• PD6-C CANopen/USB Technisches Handbuch (pdf, 5 MB)
• Funktionsbeschreibung Plug & Drive-Interface (pdf, 318 KB)
• Anleitung zum Firmware-Update auf die Version FIR-v2039 (pdf, 622 KB)
• PD6-CB CANopen/USB Kurzanleitung (pdf, 433 KB)
• PD6-C CANopen/USB Technisches Handbuch Auslieferungsfirmware (pdf, 5 MB)
• PD6-CB CANopen/USB Online-Handbuch

Software

•  Plug & Drive Studio 1
•  NanoLib
•  Plug & Drive Studio 2
•  Plug & Drive Studio 3

Konformität

• EU-DoC_PD6-CB
•

Zubehör

* Im Lieferumfang enthalten bei PD6-CB80M048030-E-09.

ZCPHOFKC-2,5HC-2  *	Klemmstecker, 2-polig
ZCPHOFK-MC0,5-12  *	Stecker für Ein-/Ausgänge
ZK-MICROUSB	Micro-USB-Kabel 1.5m
Z-K10000/100	Kondensator

---
