PD4-EB59CD-E-65-7 –  Bürstenloser DC-Motor mit integriertem Controller IP65 – NEMA 23

integrated brushless dc motors nema 23, smart brushless dc motors nema 23
Cadenas

Einzelpreis

Mengenrabatt

1 - {{ pna.data.discounts[0].amount - 1 }}
{{ discount.amount }} - 24
Bitte fragen Sie uns nach Mengenrabatten, wenn Sie mehr als 24 Stück bestellen möchten.
Mengenrabatte auf Anfrage.

Verfügbarkeit

  • In Kürze wieder verfügbar.
Artikel Kombinieren

Unter „Downloads“ finden Sie das zur Auslieferungsfirmware passende technische Handbuch. Bei Verwendung des Plug & Drive Studio 2 beachten Sie bitte das neue Handbuch (FIR-v2139).

Bitte klicken Sie auf "Artikel kombinieren" oder das Pluszeichen, um den Konfigurator zu starten.
Radantriebe für Robotik Radantriebe für Robotik (35)
Getriebe für BLDC- und Schrittmotoren Getriebe für BLDC- und Schrittmotoren (86)
Bremsen für BLDC- und Schrittmotoren Bremsen für BLDC- und Schrittmotoren (1)
Wellenbearbeitung Wellenbearbeitung (2)

Technische Daten

  • Größe
  • Feldbus -
  • Betriebsspannung 12 VDC - 48 VDC
  • Nennmoment
  • Nennstrom (RMS) 6 A
  • Anzahl Digitaleingänge 6
  • Anzahl Analogeingänge 1
  • Anzahl Digitalausgänge 2
  • Encoder
  • Encoderauflösung 1024 Impulse pro Umdrehung
  • Gewicht
  • NEMA 23
  • Schnittstelle USB
  • Nennleistung 220 W
  • Nenndrehzahl 3500 U/min
  • Spitzenstrom (RMS) 18 A
  • Typ Digitaleingänge 5/24 V umschaltbar
  • Typ Analogeingang 0 - 20 mA / 0 - 10 V umschaltbar
  • Typ Digitalausgang open-drain (max. 24 V/100 mA)
  • Encodertyp singleturn absolut
  • Länge

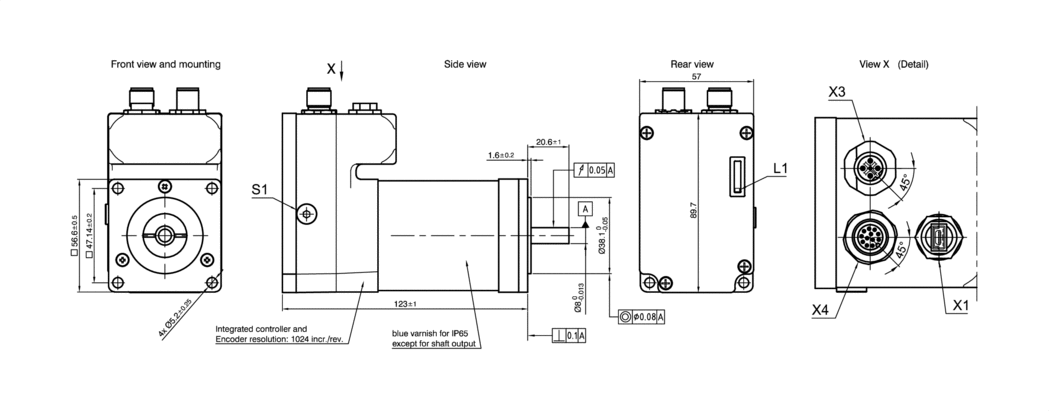

Abmessungen

PD4-EB59CD-E-65-7
Generierung läuft ...

Kennlinie

Belastungsgrenze:
Maximale kurzzeitige statische Belastung, die bei Berücksichtigung der Lebensdauer erreicht werden darf.
Belastungsgrenze
Dauerbetriebsbereich
Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm
Kraft [N] bei {{ curve.comparePoint | number : 2 }} mm/s Geschwindigkeit [mm/s] bei {{ curve.comparePoint | number : 2 }} N
Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm



 {{ curve.calculateValueAtComparePoint(dataRow) }}
  • {{ attribute.label }}

Downloads

CAD
Datenblätter
Handbücher
Software
Konformität

Zubehör

ZK-M12-5-2M-1-B-S Strom gerade 2m
ZK-M12-12-2M-1-AFF IO gerade 2m
Z-K4700/50 Kondensator
ZK-USB Mini-USB-Kabel 1.5 m
