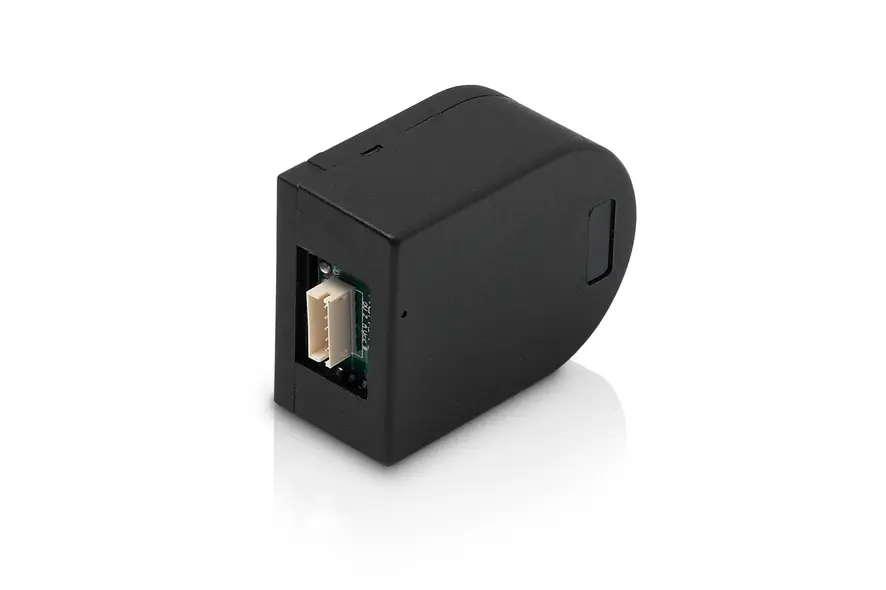

WEDS5546-A10 (10 mm) – Encoder a 3 canali/encoder rotativo

Prezzo singolo

Sconto sul volume

1 - {{ pna.data.discounts[0].amount - 1 }}
{{ discount.amount }} - 24

Per quantità superiori a 24, si prega di contattarci per i prezzi dei volumi.

Per quantità superiori a 10, si prega di contattarci per i prezzi dei volumi.

Disponibilità

Questo articolo viene prodotto su richiesta.

Questo articolo può essere ordinato solo come elemento di configurazione. Nella pagina di panoramica WEDS/WEDL sono disponibili encoder ordinabili sin

Si consigliano gli encoder WEDS per una lunghezza del cavo fino a 50 cm.

Dati tecnici

Indice
Tipo di segnale dell'encoder incrementale
Diametro dell'albero
Segnali di uscita fase A, B, I
Frequenza limite 100 kHz
Spostamento di fase 90° ± 45°
Max. Corrente di uscita per canale 0 ~ 5 mA
Temperatura di stoccaggio -40 °C - 100 °C

Driver di linea
Risoluzione dell'encoder 500 Impulsi per giro
Tensione di esercizio (encoder) 5 V
Consumo di corrente ≤ 60 mA
Velocità limite 12000 NUMERO DI GIRI
Livello del segnale VH 85% VCC, VL ≤ 0.3 V
Temperatura operativa -25 °C - 100 °C
Umidità max. 90 % (senza condensa)

Dimensioni

Creazione in corso ...

Scaricamenti

CAD

WEDS5541-Axx (stp, 29 KB)

Schede tecniche

Certificati

UE-DoC_WED

Accessori

ZK-WEDS-5-500	Cavo encoder WEDS 0,5 m
ZK-WEDS-5-500-S	Cavo encoder WEDS 0,5 m
ZK-WEDS-300-S-SMCI35	Cavo encoder WEDS 0,3 m
