Motori passo-passo ibridi

Name: ST11018L8004-B Motore passo-passo - NEMA 42
Brand: Nanotec
SKU: ST11018L8004-B
Price: 313.8 EUR

nema stepper motors with 14-110 mm flange

I motori passo-passo ibridi Nanotec sono disponibili in otto taglie, da NEMA 6 (14 mm) a NEMA 42 (110 mm). Offrono un'elevata precisione dell'angolo di passo e un'alta risoluzione del passo e sono adatti a un'ampia gamma di applicazioni.

Motori passo-passo ibridi – Prodotti

STA1418 – Motore passo-passo - NEMA 6

Motore passo-passo ad alta coppia di dimensioni molto ridotte con flangia da 14 mm, angolo di passo di 1,8° e coppia di tenuta di 0,62 Ncm.

Dimensione 14 mm
NEMA 6
Coppia di tenuta 0.62 Ncm
Corrente per avvolgimento 0.3 A
Lunghezza "A" 30 mm

SCA2018 – Motore passo-passo - NEMA 8

Motore passo-passo con una coppia superiore del 30% rispetto a motori analoghi di pari dimensioni. flangia da 20 mm, angolo di passo di 1,8° e coppia di tenuta di 2,2-3,6 Ncm. Lunghezza: 33-40 mm.

Dimensione 20 mm
NEMA 8
Coppia di tenuta 2.2 Ncm - 3.6 Ncm
Corrente per avvolgimento 0.6 A - 0.8 A
Lunghezza "A" 33 mm - 40 mm

ST2018 – Motore passo-passo - NEMA 8

Motore passo-passo con flangia da 20 mm, angolo di passo di 1,8° e coppia di tenuta di 1,8-3,6 Ncm. Lunghezza: 33-48 mm.

Dimensione 20 mm
NEMA 8
Coppia di tenuta 1.8 Ncm - 3.6 Ncm
Corrente per avvolgimento 0.6 A - 0.8 A
Lunghezza "A" 33 mm - 48 mm

SC2818 – Motore passo-passo - NEMA 11

Motore passo-passo con coppia molto elevata in relazione alle sue dimensioni. flangia da 28 mm, angolo di passo di 1,8° e coppia di tenuta di 9-18 Ncm. Lunghezza: 33-52,5 mm.

Dimensione 28 mm
NEMA 11
Coppia di tenuta 9 Ncm - 18 Ncm
Corrente per avvolgimento 0.6 A - 1.5 A
Lunghezza "A" 33 mm - 52.5 mm

ST2818 – Motore passo-passo - NEMA 11

Motore passo-passo con flangia da 28 mm, angolo di passo di 1,8° e coppia di tenuta di 6,08-12,73 Ncm. Lunghezza: 31,5-50,5 mm.

Dimensione 28 mm
NEMA 11
Coppia di tenuta 6.1 Ncm - 12.7 Ncm
Corrente per avvolgimento 0.95 A - 1.4 A
Lunghezza "A" 31.5 mm - 50.5 mm

SC3518 – Motore passo-passo - NEMA 14

Motore passo-passo a coppia elevata con eccellenti caratteristiche EMC. flangia da 35 mm, angolo di passo di 1,8° e coppia di tenuta di 10-32 Ncm. Lunghezza: 30-56,5 mm.

Dimensione 35 mm
NEMA 14
Coppia di tenuta 10 Ncm - 32 Ncm
Corrente per avvolgimento 1.2 A
Lunghezza "A" 30 mm - 56.5 mm

SC4118 – Motore passo-passo - NEMA 17

Motore passo-passo con albero appiattito (albero D) ed encoder integrato. flangia da 42 mm, angolo di passo di 1,8° e coppia di tenuta di 50 Ncm. Lunghezza: 50,5 mm.

Dimensione 42 mm
NEMA 17
Coppia di tenuta 50 Ncm
Corrente per avvolgimento 1.8 A
Lunghezza "A" 62 mm

ST4118 – Motore passo-passo - NEMA 17

Motore passo-passo con flangia da 42 mm, angolo di passo di 1,8° e coppia di tenuta di 9-80 Ncm. Lunghezza: 26-60 mm.

Dimensione 42 mm
NEMA 17
Coppia di tenuta 9 Ncm - 80 Ncm
Corrente per avvolgimento 0.22 A - 3 A
Lunghezza "A" 26 mm - 60 mm

ST4209 – Motore passo-passo 0,9° - NEMA 17

Motore passo-passo con flangia da 42 mm, angolo di passo di 0,9° e coppia di tenuta di 17-44 Ncm. Lunghezza: 42-47,5 mm.

Dimensione 42 mm
NEMA 17
Coppia di tenuta 17 Ncm - 44 Ncm
Corrente per avvolgimento 0.42 A - 1.68 A
Lunghezza "A" 22 mm - 47.5 mm

SCA5618 – Motore passo-passo - NEMA 23

Motore passo-passo con una coppia superiore del 15-30 % rispetto al suo predecessore ST5918. flangia da 56 mm, angolo di passo di 1,8° e coppia di tenuta di 50-230 Ncm. Lunghezza: 40,5-76,5 mm.

Dimensione 56 mm
NEMA 23
Coppia di tenuta 60 Ncm - 230 Ncm
Corrente per avvolgimento 2.8 A - 4.2 A
Lunghezza "A" 40.5 mm - 76.5 mm

High-torque stepper motor with FluxFocus. NEMA 23.

SCB5618 – Motore passo-passo con tecnologia FluxFocus - NEMA 23

Motore ad altissima coppia con connettore integrato e flangia da 56 mm. Rapporto coppia/dimensioni molto elevato e miglioramento della coppia nell'intera gamma di velocità grazie alla tecnologia…

Dimensione 56 mm
NEMA 23
Coppia di tenuta 185 Ncm - 295 Ncm
Corrente per avvolgimento 4.2 A
Lunghezza "A" 56 mm - 76.5 mm

SCB6018 – Motore passo-passo con tecnologia FluxFocus - NEMA 24

Motore passo-passo a coppia ultra elevata con connettore integrato e flangia da 60 mm. Il motore SCB6018 è dotato di un secondo albero per il montaggio di un encoder ottico o magnetico.

Dimensione 60 mm
NEMA 24
Coppia di tenuta 200 Ncm - 360 Ncm
Corrente per avvolgimento 4.2 A
Lunghezza "A" 56 mm - 88 mm

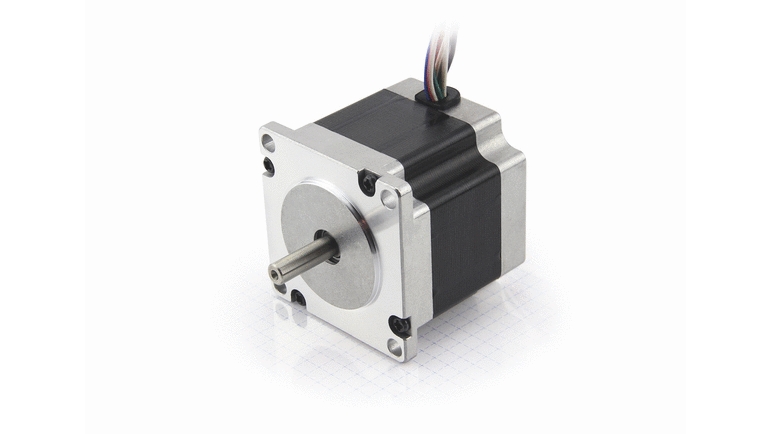

ST5909 – Motore passo-passo 0,9° - NEMA 23

Motore passo-passo con flangia da 56 mm, angolo di passo di 0,9° e coppia di tenuta di 60,81-179,61 Ncm. Lunghezza: 41-76 mm.

Dimensione 56 mm
NEMA 23
Coppia di tenuta 60.8 Ncm - 179.61 Ncm
Corrente per avvolgimento 1 A - 3 A
Lunghezza "A" 41 mm - 76 mm

ST5918 – Motore passo-passo - NEMA 23

Motore passo-passo con flangia da 56 mm, angolo di passo di 1,8° e coppia di tenuta di 53,74-186,68 Ncm. Lunghezza: 41-76 mm.

Dimensione 56 mm
NEMA 23
Coppia di tenuta 53.7 Ncm - 186.68 Ncm
Corrente per avvolgimento 1 A - 4.5 A
Lunghezza "A" 41 mm - 76 mm

SC6018 – Motore passo-passo - NEMA 24

Motore passo-passo con albero appiattito (albero D) ed encoder integrato. flangia da 60 mm, angolo di passo di 1,8° e coppia di tenuta di 354 Ncm. Lunghezza: 88 mm.

Dimensione 60 mm
NEMA 24
Coppia di tenuta 354 Ncm
Corrente per avvolgimento 4.2 A
Lunghezza "A" 88 mm

ST6018 – Motore passo-passo - NEMA 24

Motore passo-passo con flangia da 60x60 mm e potenza superiore alla serie ST5918. 1.angolo di passo di 8° e coppia di tenuta di 106,07-400,22 Ncm. Lunghezza: 42-111 mm.

Dimensione 60 mm
NEMA 24
Coppia di tenuta 106.07 Ncm - 400.22 Ncm
Corrente per avvolgimento 2 A - 4.5 A
Lunghezza "A" 47 mm - 111 mm

ST8918 – Motore passo-passo - NEMA 34

Motore passo-passo con coppia molto elevata in relazione alle sue dimensioni. flangia da 86 mm, angolo di passo di 1,8° e coppia di tenuta di 353,55-1.202,08 Ncm. Lunghezza: 65-156 mm.

Dimensione 86 mm
NEMA 34
Coppia di tenuta 353.55 Ncm - 1202.08 Ncm
Corrente per avvolgimento 4.5 A - 6.7 A
Lunghezza "A" 65 mm - 156 mm

ST11018 – Motore passo-passo - NEMA 42

Motore passo-passo con flangia da 110 mm, angolo di passo di 1,8° e coppia di tenuta di 1.170-2.500 Ncm. Lunghezza: 99-201 mm.

Dimensione 110 mm
NEMA 42
Coppia di tenuta 1170 Ncm - 2500 Ncm
Corrente per avvolgimento 5.5 A - 8 A
Lunghezza "A" 99 mm - 201 mm
