NEMA 8 | 20 mm – Attuatori lineari con motore passo-passo

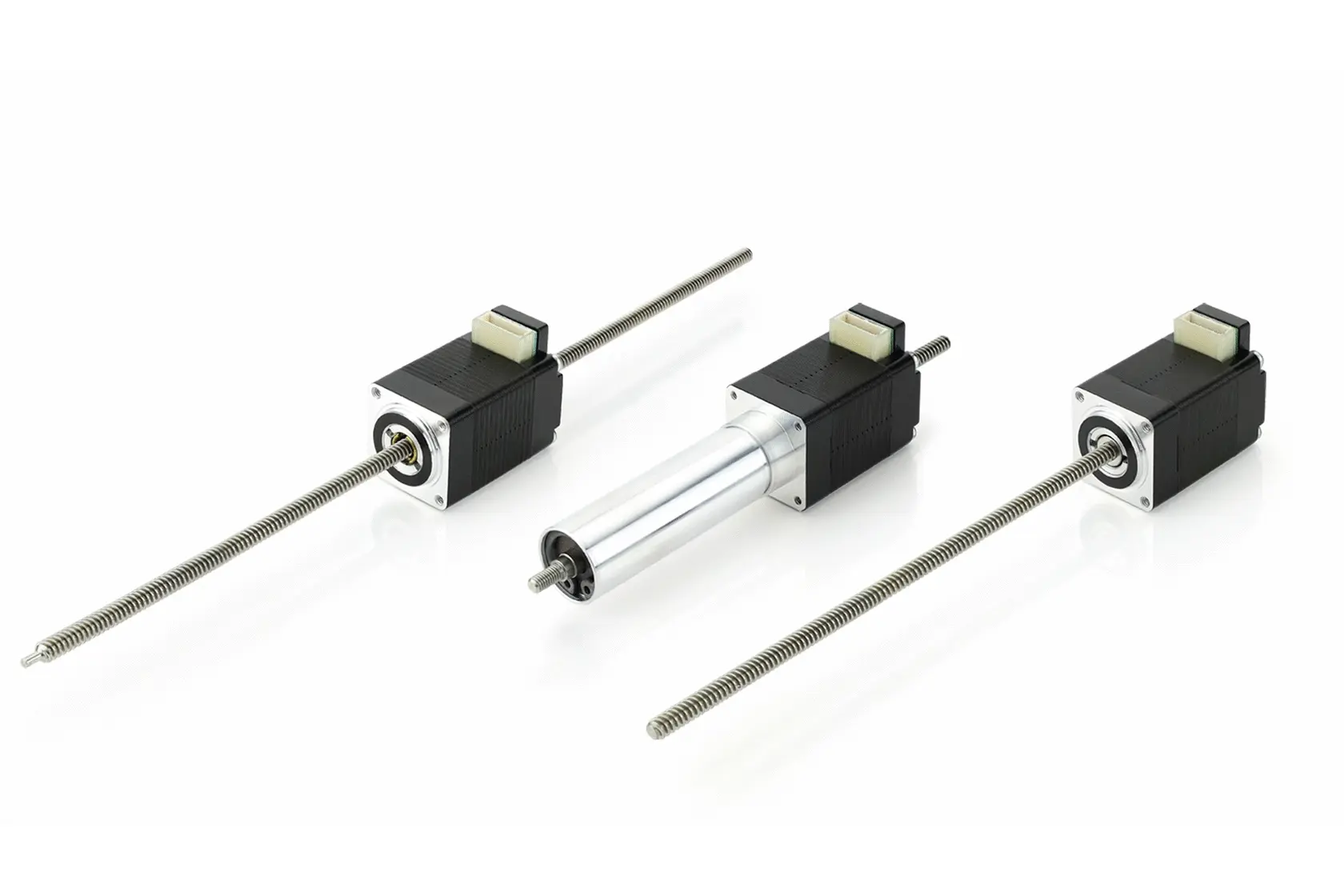

Nanotec offre attuatori lineari ibridi con flangia da 20 mm in tre versioni: con guida lineare (captive), con dado filettato rotante (non-captive) e con vite rotante (attuatori lineari esterni).

Forza 33,7 - 63 N
Velocità fino a 60 mm/s
Risoluzione 1,5 - 10 µm/passo

Nanotec offre anche i controller di motori e encoder adatti a questi attuatori lineari.

Non vincolato, vincolato, esterno - NEMA 8

attuatore stepper lineare non adattivo nema 8

LA20 – Attuatore lineare non vincolato - NEMA 8

Attuatore lineare di dimensioni NEMA 8 (20 mm) con elevata forza di compressione e trazione. Il dado filettato è stampata nell'albero cavo ed è disponibile con filettatura trapezoidale o ACME.

Dimensione
NEMA 8
max. potenza 33.7 N - 63 N
Corrente per avvolgimento 0.6 A
Risoluzione 1.5 µm/passo - 10 µm/passo

attuatore stepper lineare vincolato nema 8

LGA20 – Attuatore lineare vincolato - NEMA 8

Attuatore lineare compatto con flangia da 20 mm. La guida lineare integrata consente un avanzamento di alta precisione senza componenti meccanici aggiuntivi.

Dimensione
NEMA 8
max. potenza 33.7 N - 63 N
Corrente per avvolgimento 0.6 A
Risoluzione 1.5 µm/passo - 10 µm/passo

attuatore lineare esterno nema 8 con vite rotante (vite guidata)

LSA20 – Attuatore lineare esterno - NEMA 8

Attuatore lineare con flangia da 20 mm. La vite collegato al rotore è disponibile con filettatura trapezoidale o ACME. Dadi di accoppiamento in molte versioni.

Dimensione
NEMA 8
max. potenza 33.7 N - 63 N
Corrente per avvolgimento 0.6 A
Risoluzione 1.5 µm/passo - 10 µm/passo

Attuatori lineari - NEMA 8
