AS5918S2804-E –  Motore passo-passo con connettore M12 IP65 - NEMA 23

Cadenas

Disponibilità

Configurare
È possibile configurare questo articolo con altri. Per iniziare, fate clic sul pulsante configura qui sotto.
Riduttori per motori BLDC e passo-passo Riduttori per motori BLDC e passo-passo (92)

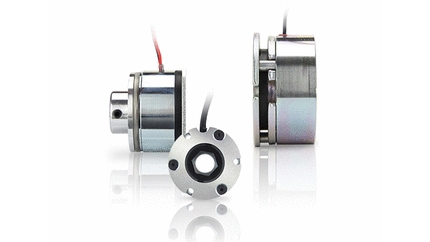

Freni per motori BLDC e passo-passo Freni per motori BLDC e passo-passo (1)
Lavorazione degli alberi Lavorazione degli alberi (2)

Dati tecnici

  • Dimensione 56 mm
  • Motore con protezione IP (tranne l'uscita dell'albero) IP65
  • Coppia di mantenimento 99 Ncm
  • Induttanza per avvolgimento 2.6 mH
  • Lunghezza "A" 73 mm
  • Freno
  • Tipo di encoder incrementale
  • Tensione di esercizio (encoder) 5 V
  • NEMA 23
  • Corrente per avvolgimento 2.83 A
  • Resistenza per avvolgimento 0.75 Ohm
  • Momento d'inerzia del rotore 230 gcm²
  • Peso 0.8 kg
  • Encoder
  • Risoluzione dell'encoder 500 Impulsi per giro

Dimensioni

Curve di coppia

log/linlin/linlin/loglog/log
Created with Highcharts 9.3.3Velocità [rpm]Coppia [Nm]4050607080901002003004005006007008009001 0002 00000.250.500.751.00
Limite di carico consigliato:
Carico statico massimo a breve termine che può essere raggiunto tenendo conto della vita utile. della durata di vita.
Coppia
Potenza in uscita
Coppia [Nm] a 228.75 giri/min
2.8A 24V


 0.941
2.8A 48V


 0.918

Scaricamenti

CAD
Schede tecniche
Certificati

Accessori

ZK-M12-5-5M-1-AFF Motor cable straight, 5m
ZK-M12-5-5M-2-AFF Motor cable angled, 5m
ZK-M12-5-2M-1-AFF Motor cable straight, 2m
ZK-M12-5-2M-2-AFF Motor cable angled, 2m
ZK-M12-8-2M-1-AFF Encoder cable straight, 2m
ZK-M12-8-2M-2-AFF Encoder cable angled, 2m
ZK-M12-8-5M-1-AFF Encoder cable straight, 5m
ZK-M12-8-5M-2-AFF Encoder cable angled, 5m
ZK-M12-8-2M-2-PADP Encoder cable angled, 2m
