PD4-E601L42-E-65-2 – Motore passo-passo con controller integrato IP65 - NEMA 23/24
Disponibilità
Nella sezione "Download" si trova il manuale tecnico corrispondente al firmware stock. Fare riferimento al nuovo manuale tecnico (FIR-v2139) quando si utilizza Plug & Drive Studio 2.
È possibile configurare questo articolo con altri. Per iniziare, fate clic sul pulsante configura qui sotto.
Dati tecnici
-
Dimensione 60 mm
-
Fieldbus CANopen
-
Coppia di mantenimento 354 Ncm
-
Corrente nominale (RMS) 4.2 A
-
Numero di ingressi digitali 6
-
Numero di ingressi analogici 1
-
Numero di uscite digitali 2
-
Lunghezza 116 mm
-
Tipo di encoder assoluto a singolo giro
-
Peso 1.5 kg
-
NEMA 24
-
Interfaccia -
-
Tensione operativa 12 VDC - 48 VDC
-
Corrente di picco (RMS) 4.2 A
-
Tipo di ingressi digitali 5/24 V commutabile
-
Tipo di ingresso analogico 0 - 20 mA / 0 - 10 V commutabile
-
Tipo di uscita digitale aperto-drain (max. 24 V/500 mA)
-
Encoder
-
Risoluzione dell'encoder 1024 Impulsi per giro

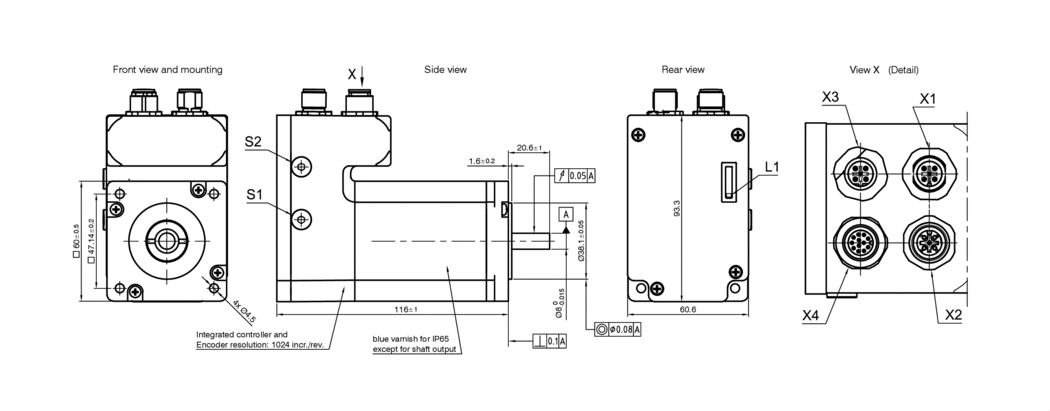

Dimensioni
Curve di coppia
Limite di carico consigliato:
Carico statico massimo a breve termine che può essere raggiunto tenendo conto della vita utile. della durata di vita.
Carico statico massimo a breve termine che può essere raggiunto tenendo conto della vita utile. della durata di vita.
Coppia
|
Potenza in uscita
|
Coppia [Nm] a 351.00 giri/min
|
||
---|---|---|---|---|
4.2A 24V | 1.41 | |||
4.2A 48V | 2.42 | |||
|
Scaricamenti
Schede tecniche
Manuali
Certificati
Accessori
Z-K4700/50 | Condensatore |
|
|
ZK-M12-5-2M-1-B-S | Cavo di alimentazione, 2 m |
|
|
ZK-M12-12-2M-1-AFF | IO diritto, 2m |
|
|
ZK-M12M-M12F-5-500-S | CAN in/out diritto, 0,5 m |
|
|
ZK-M12M-M8F-5-200-S | CAN in uscita diritto, 0,2 m |
|
|
ZK-M12F-M8M-5-200-S | CAN in diritto, 0,2 m |
|
|
ZK-M12-5-2M-1-A-S-M | CAN in uscita, diritto, 2 m |
|
|
ZK-M12-5-2M-1-AFF | CAN in linea retta, 2m |
|
